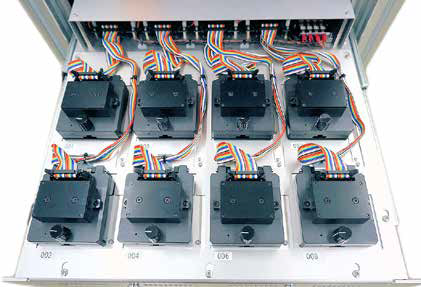

独立駆動計測回路搭載

4駆動計測回路を搭載、4素子であれば実装素子全てを独立試験することが可能です

高精度の独立温度制御

ペルチェ素子温調機構を採用し、チャンネル毎に20～85℃の設定範囲で高精度な温度制御を実現します。

温度ステップ計測なども可能です。

LED光源の採用で長期間エージングが可能

照射光源に白色LEDを使用し、高い光均一性と長時間の連続評価を実現しました。

ペルチェ温調のメリットとして、冷凍機式などの他温調方式と比較して電熱効率に劣るものの局所温調に於いて、温調精度、速度、安定度、取り扱いの容易性、静寂性、フットプリント、消費電力他環境負荷の低さなど、あらゆる要素で優位性を発揮できる場合があります。

また、汎用性の発揮は困難ですが、測定対象物と治具の専用設計によりその優位性を顕在化させることが可能になります。

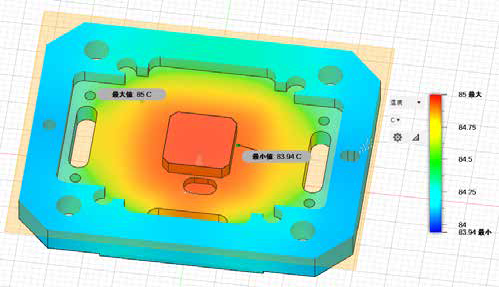

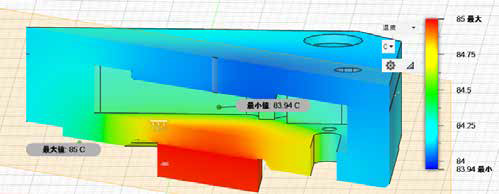

システム技研ではそのような視点でペルチェ温調を用いたデバイス評価システムの構築を行っており、これまで培ってきた治具設計技術でTEG設置チャンバー外壁温度は±1℃以内（@85℃温調時）手で触れれる部分の温度は約40℃で安全にも配慮しています(治具の開閉を検知し警告を発します。）

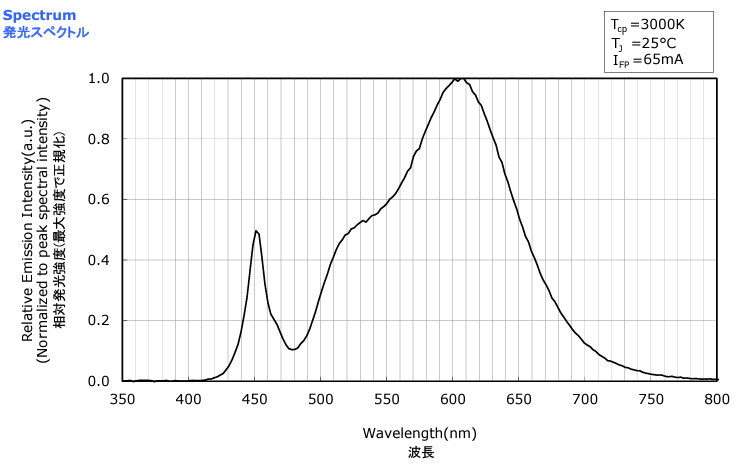

＜光源仕様＞
・色温度：3000K
・演色性ランク：R8000, sm303/P11
・LED４灯（4ch個別駆動電流制御）
・拡散板

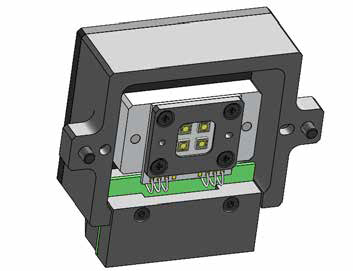

・LED4ch制御が可能でTEGに合わせてLED基板を設計

・照射面で1SUN相当（100mW/cm2）以上の光量を照射し、
　キセノンランプでは不可能だった光源交換無しの
　長期間エージングが可能

・LED直列接続による多光化も可能

・ヒーターによる温調
