研究・開発・少量生産用スリットダイコーター『New卓ダイ』
高精度塗工が可能な軽量･高性能ダイコーター
|
小型・軽量で、持ち運びが容易！ グローブボックスにも収納可能です。ダイ幅も狭幅なので少量の塗工液での処理も可能、液粘度に応じてダイデザイン提案も行うことができます。
|
 |

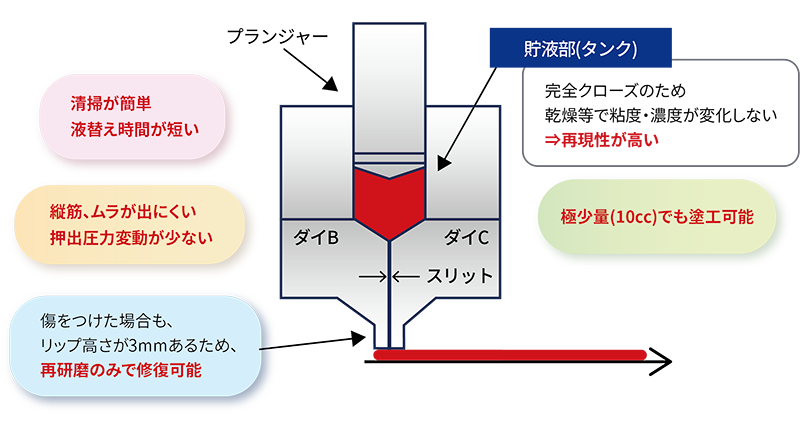

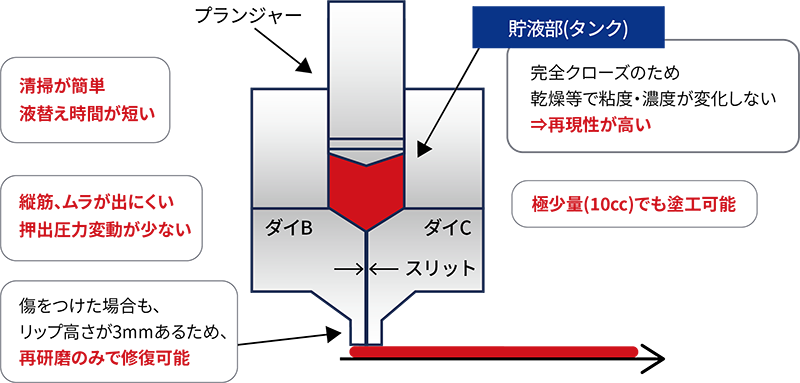

『New卓ダイ』のダイヘッド特徴
『New卓ダイ』のダイヘッドは構成パーツが少なく配管やポンプもないため、基材に直接塗工ができます。
- ・塗工幅は2～330mmで、狭幅に特化した塗工技術が蓄積されています。
- ・極薄塗工から極厚塗工が可能です。最少Wet 1μmから、最大1.5mm厚まで塗工出来ます。
- ・塗工液の粘度範囲も、低粘度1cps～高粘度15万cpsと広範囲です。
New卓ダイと通常ダイコーターとの比較

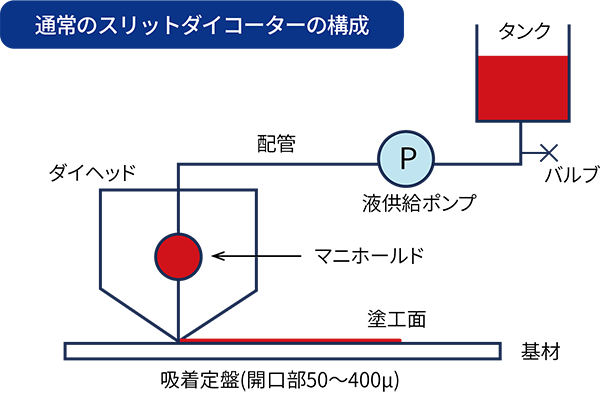

通常ダイコーターの場合通常の平板ダイコーターは、右図のように塗工液はタンクから供給ポンプを介し、配管がダイヘッドの横もしくは上から接続され、ヘッド内に設けた大きなマニホールドにより塗工幅方向に広がり、ポンプの圧力によって塗工が開始されます。 この構造のため、塗工液量(サンプル量)が大量に必要となります。また、液交換時の洗浄も大掛かりとなります。
|
|

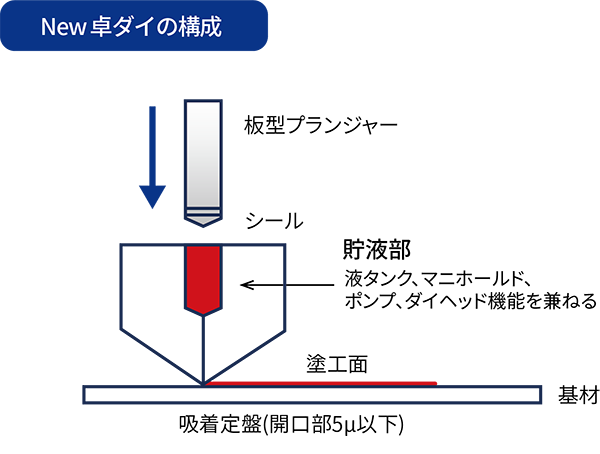

New卓ダイの場合New卓ダイ(右図参照)では、あらかじめ必要量の塗工液をヘッド内の貯液部に注入し、先端にシールの付いた塗工幅と同幅の板型プランジャーをステッピングモーターを用いて規定の塗工量を送る機構になっています。
|
|
装置紹介

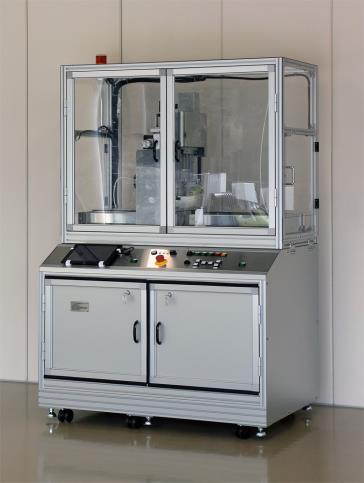

New卓ダイ 標準機S
【オプション】 安全BOX、エリアセンサー、防爆仕様、間欠液供給装置、浸漬槽、ダイ加温、ダイリップ自動洗浄装置、リップ自動洗浄、ダイ受台車 |
|

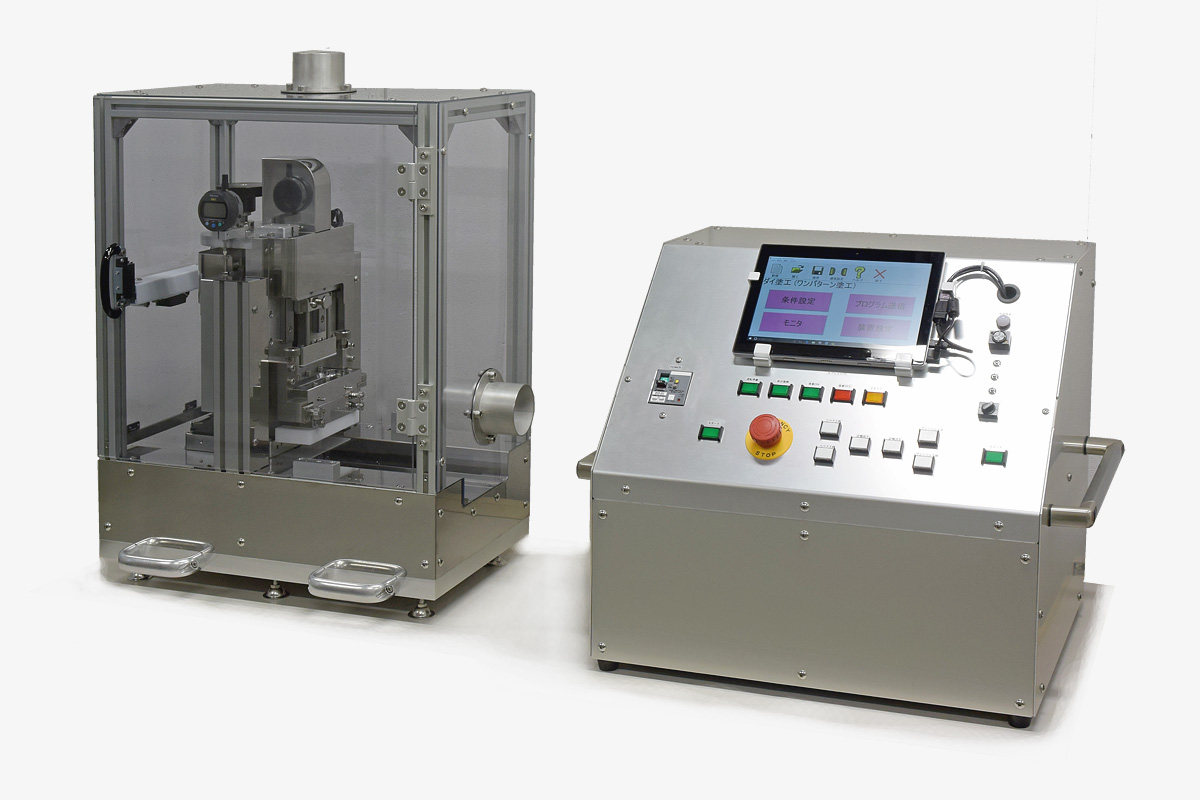

New卓ダイ 机上型小型機M
|
|
【オプション】
安全BOX、4面エリアセンサー、防爆仕様、間欠液供給装置、ダイ加温、基材加温
New卓ダイ 塗工テスト
お客様のサンプルを用いて、New卓ダイでの塗工テストを受け付けております。塗工技術のコンサルタントも行っておりますので、是非お問い合わせください。
1. 塗工液
一度に貯液部に投入する塗工液は最大80cc程度ですが、安全を見て余分に200cc程ご準備お願い致します。
どうしても液量を微量に抑えたいという場合には、投入量10cc程度でも塗工可能ですが、念の為予備として20cc程ご準備をお願いします。
2. 基材
①テスト機に搭載可能な基材サイズ:150mm×250mm以下
②塗工可能なサイズ:塗工幅100mm固定×塗工長さ最小20mm～最大150mm
塗工幅が100mmですので基材幅は105mm以上、150mm以内でお願い致します。
③基材枚数は塗工条件出しに10枚程度必要な場合がありますので最低40枚ご用意ください。
ガラスの場合は面取り・研磨・洗浄されたものが適しています。
3. 洗浄溶剤
テスト時のダイリップ洗浄及びダイ解体時の清掃用として最低500ccご準備願います。
4. 周辺機器
周辺機器として、ホットプレート、循環式オーブン、Dry厚み計測器の用意がございます。
